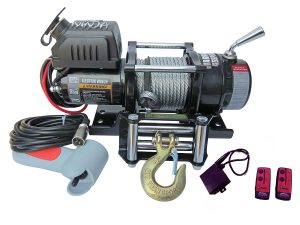

WARRIOR NINJA 4500 elvinsch med Dyneema-lina och fästplatta för båtslip
Uppgradera din EasyBoatRoller båtslip med en WARRIOR NINJA 4500 elvinsch för smidig och elektrisk upptagning och sjösättning av båten. Den kraftfulla 12 V-vinschen har en maximal dragkraft på cirka 2 041 kg och en motor på 1,95 hk.
Vinschen levereras med 24 meter HMPE-syntetlina av Dyneema-typ, fästplatta samt både trådbunden och trådlös fjärrkontroll. Det gör den till ett praktiskt alternativ för dig som vill ersätta en manuell vinsch eller komplettera din båtslip med elektrisk drift.
Den kompakta konstruktionen med trestegs planetväxel ger hög dragkraft i förhållande till vinschens storlek. Den syntetiska linan är lätt, stark och smidig att hantera jämfört med traditionell stålvajer.
Fördelar med WARRIOR NINJA 4500
- Elektrisk båthantering: Underlättar upptagning och sjösättning med din EasyBoatRoller båtslip.
- Hög dragkraft: Upp till cirka 2 041 kg vid första linlagret på trumman.
- 12 V-drift: Kraftfull permanentmagnetmotor på 1,95 hk.
- 24 meter syntetlina: Stark och lätt HMPE-lina av Dyneema-typ.
- Två fjärrkontroller: Både trådbunden och trådlös manövrering.
- Trestegs planetväxel: Kompakt konstruktion med effektiv kraftöverföring.
- Automatisk lastbroms: Vinschen är utrustad med ett automatiskt bromssystem.
- Frispolningsfunktion: Gör det möjligt att frigöra trumman för manuell utdragning av linan.
- Fästplatta ingår: Levereras tillsammans med vinschen även om plattan inte syns på produktbilderna.
Elektrisk vinsch för EasyBoatRoller båtslip
WARRIOR NINJA 4500 är ett alternativ för båtslipar där man vill ha elektrisk vinschdrift i stället för manuell vevning.
Med fjärrkontrollen kan vinschen manövreras på avstånd, vilket ger större flexibilitet vid hanteringen av båtvagnen. Den trådbundna fjärrkontrollen ger ytterligare ett manövreringsalternativ.
Vinschens lämplighet beror på båtslipens konstruktion, båtens vikt, rälsens lutning och det faktiska dragmotståndet. Vinschens maximala dragkraft ska därför inte förväxlas med båtslipens högsta tillåtna båtvikt.
24 meter HMPE-syntetlina av Dyneema-typ
Vårt paket levereras med 24 meter HMPE-syntetlina i stället för den stålvajer som förekommer i tillverkarens standardutförande.
HMPE (High Modulus Polyethylene) är en stark och lätt syntetfiber med låg töjning. Linan är smidig att hantera och har inte samma risk för rost eller vassa ståltrådar som en traditionell stålvajer.
Det är viktigt att linan har rätt dimension och brottstyrka för vinschen och används enligt tillverkarens anvisningar.
Dragkraft och belastning
WARRIOR NINJA 4500 har en angiven maximal dragkraft på cirka 2 041 kg (4 500 lb).
Den maximala dragkraften gäller vid första linlagret på trumman. När linan lindas upp och fler lager byggs på trumman minskar den tillgängliga dragkraften.
Vid användning tillsammans med en båtslip måste hänsyn tas till båtens totala vikt, båtvagnens rullmotstånd, rälsens lutning och övriga belastningar.
Observera: Vinschens dragkraft är inte samma sak som den maximala båtvikt som båtslipen är dimensionerad för.
Tekniska uppgifter
- Produkt: WARRIOR NINJA 4500 elvinsch.
- Driftspänning: 12 V DC.
- Motor: Permanentmagnetmotor, 1,95 hk.
- Maximal dragkraft: Cirka 2 041 kg (4 500 lb), första linlagret.
- Växellåda: Trestegs planetväxel.
- Broms: Automatisk lastbroms.
- Frispolning: Ja.
- Lina: HMPE-syntetlina av Dyneema-typ.
- Linlängd: 24 meter.
- Manövrering: Trådbunden och trådlös fjärrkontroll.
- Mått: Cirka 360 × 126 × 165 mm.
- Vikt: Cirka 13 kg.
- Varumärke: WARRIOR.
- Modell: NINJA 4500.
Trådlös fjärrkontroll
Den trådlösa fjärrkontrollen ger möjlighet att manövrera vinschen utan att stå direkt intill den. Den angivna räckvidden är upp till cirka 30 meter under gynnsamma förhållanden.
- Frekvens: 433 MHz.
- Sändarens batteri: 1 st 23A, 12 V.
- Sändarens kapslingsklass: IP54.
- Mottagarens kapslingsklass: IP65.
- Mottagarens inspänningsområde: 9–36 V.
Leveransomfattning
- 1 st WARRIOR NINJA 4500 elvinsch, 12 V.
- 24 meter HMPE-syntetlina av Dyneema-typ.
- Fästplatta för vinschen.
- Trådbunden fjärrkontroll.
- Trådlös fjärrkontroll.
Observera: Fästplattan ingår i leveransen men saknas på vissa produktbilder. Batteri ingår inte.
Välj rätt vinsch till din båtslip
Vid val av elvinsch är det viktigt att utgå från båtslipens modell, båtens totala vikt, rälsens lutning och hur lång draglina som behövs.
WARRIOR NINJA 4500 är ett kompakt alternativ för elektrisk vinschdrift. Kontrollera att vinschens dragkapacitet och linlängd är tillräckliga för den aktuella installationen.
EasyBoatRoller – Innovativ båthantering från Finland
Under varumärket EasyBoatRoller erbjuds högkvalitativa båtslipar och båtvagnar som förenklar båtlivet genom smart ingenjörskonst. Systemen är utvecklade av Autorobot Finland Oy, en världsledande tillverkare med över 40 års erfarenhet och mer än 100 patent inom precisionsmekanik. Denna tekniska bakgrund bidrar till hög kvalitet och driftsäkerhet för varje produkt.
EasyBoatRoller har förenklat hur båtägare hanterar sjösättning och upptagning genom att göra processen till en enkel enmansmanöver. Med hjälp av fjärrstyrning och robusta rälssystem blir hanteringen både säker och bekväm, samtidigt som båten skyddas effektivt mot påväxt och skador genom trygg förvaring på land.
I produktsortimentet utmärker sig även Roller XR-serien, en mobil lösning för förvaring och transport på land. Dessa vagnar är byggda för att klara utmanande terräng och mjuka underlag där traditionella båtslipar inte räcker till. För vattenskotrar finns specialanpassade system som gör hanteringen vid strandkanten enkel och bekväm.
AlfaBryggan AB är stolt representant för EasyBoatRoller på den svenska marknaden sedan 2013. Vi tillhandahåller hela produktlinjen och står redo med teknisk expertis för att hjälpa dig hitta den optimala lösningen för din båt och dina specifika strandförhållanden.
Montering av WARRIOR NINJA 4500 elvinsch på EasyBoatRoller båtslip
WARRIOR NINJA 4500 är en 12 V elvinsch med en maximal dragkraft på cirka 2 041 kg (4 500 lb). Vårt paket levereras med 24 meter HMPE-syntetlina av Dyneema-typ, fästplatta samt trådbunden och trådlös fjärrkontroll.
Fästplattan ingår i leveransen även om den inte syns på vissa produktbilder.
Montering och elanslutning ska utföras enligt WARRIORs installationsanvisningar och med hänsyn till båtslipens konstruktion.
Förberedelser
- Kontrollera att vinschen, fästplattan, linan och övriga komponenter är oskadade.
- Kontrollera att båtslipens konstruktion och vinschinfästning är dimensionerade för de aktuella dragkrafterna.
- Se till att båtvagnen står stilla och är säkrad mot oavsiktlig rörelse.
- Koppla bort strömförsörjningen innan monterings- eller elarbeten påbörjas.
- Kontrollera att det finns tillräckligt med utrymme för vinsch, motor, trumma och linans rörelse.
Montering steg för steg
- Välj monteringsplats. Placera vinschen på en stabil och tillräckligt dimensionerad del av båtslipens vinschfäste. Kontrollera att linan kan löpa i rätt riktning mot båtvagnen.
- Montera fästplattan. Fäst den medföljande monteringsplattan enligt tillverkarens anvisningar. Använd föreskrivna infästningsdetaljer och åtdragningsmoment.
- Montera vinschen. Placera vinschen på fästplattan och fäst den enligt WARRIORs monteringsanvisning. Kontrollera att vinschen sitter stadigt.
- Kontrollera linföringen. Säkerställ att HMPE-linan löper fritt och inte riskerar att skava mot skarpa kanter, beslag eller andra delar av båtslipen.
- Anslut styrsystemet. Montera och anslut relä-/styrenheten enligt tillverkarens kopplingsschema. Placera elektriska komponenter så att de skyddas mot onödig vattenexponering och mekaniska skador.
- Anslut 12 V-strömförsörjningen. Använd batteri, kablar, anslutningar och skydd enligt WARRIORs specifikationer. Kontrollera polariteten noggrant innan strömmen ansluts.
- Anslut fjärrkontrollerna. Kontrollera att både den trådbundna och trådlösa fjärrkontrollen fungerar enligt tillverkarens instruktioner.
- Provkör utan belastning. Kontrollera vinschens in- och utmatning, frispolningsfunktion och linans upplindning.
- Kontrollera under belastning. Utför en försiktig provdragning med båtvagnen under uppsikt. Kontrollera infästningar, linföring och att vinschen arbetar normalt.
Elanslutning och batteri
WARRIOR NINJA 4500 drivs med 12 V likström. Batteri ingår inte i leveransen.
Vinschen kan dra hög ström vid belastning. Batteriets kapacitet, kablarnas dimensioner, kabeldragning och elektriska skydd måste därför väljas enligt tillverkarens anvisningar.
- Använd ett batteri som uppfyller WARRIORs krav.
- Använd korrekt dimensionerade kablar och anslutningar.
- Skydda kablarna mot nötning, klämning och vatteninträngning.
- Kontrollera polariteten före anslutning.
- Koppla bort strömmen före service och underhåll.
- Låt en fackkunnig person utföra elinstallationen om du saknar rätt kunskaper.
Viktigt om dragkraft och linlängd
Vinschens maximala dragkraft på cirka 2 041 kg gäller vid första linlagret på trumman. När fler lager lina lindas upp minskar den tillgängliga dragkraften.
Vid användning på en båtslip påverkas belastningen av båtens totala vikt, båtvagnens rullmotstånd, rälsens lutning och andra yttre förhållanden.
Kontrollera att de 24 meter lina som ingår räcker för båtslipens rörelseområde och att tillverkarens krav på minsta antal kvarvarande linvarv på trumman uppfylls.
Observera: Vinschens angivna dragkraft innebär inte att båtslipens maximala tillåtna båtvikt ökar.
Säkerhet vid användning
- Vistas aldrig i linans dragriktning eller nära en spänd lina.
- Håll händer, kläder och andra föremål borta från trumma och rörliga delar.
- Se till att ingen befinner sig i båtvagnens rörelseområde.
- Manövrera vinschen endast när du har god uppsikt över båtvagnen och linan.
- Använd inte vinschen för att lyfta eller transportera personer.
- Använd inte vinschen för att hålla en last permanent utan separat säkerhetsanordning.
- Överskrid aldrig tillverkarens tillåtna belastningar.
- Avbryt omedelbart användningen vid onormala ljud, ryckig gång eller skadad lina.
Underhåll och kontroll
- Kontrollera regelbundet HMPE-linan med avseende på nötning, skärskador och andra skador.
- Kontrollera att linan lindas upp jämnt på trumman och inte kläms mellan underliggande linvarv.
- Rengör vinsch och elektriska anslutningar från smuts och föroreningar.
- Kontrollera att fästplatta, bultar och övriga infästningar sitter ordentligt.
- Kontrollera fjärrkontrollernas funktion och byt batteri i den trådlösa sändaren vid behov.
- Följ WARRIORs anvisningar för service, kontroll och eventuell smörjning.
Viktigt att tänka på
WARRIOR NINJA 4500 är en kraftfull elvinsch. Felaktig montering, elanslutning eller användning kan orsaka personskador och skador på utrustningen.
Följ alltid WARRIORs originalmanual och EasyBoatRollers anvisningar för den aktuella båtslipmodellen. Denna text är en generell vägledning och ersätter inte tillverkarnas installations- och säkerhetsföreskrifter.
